SIGMA Transfersystem

Montage, Produktion oder Logistik - das SIGMA-Transfersystem bietet immer die optimale Lösung für Ihre Anwendung.

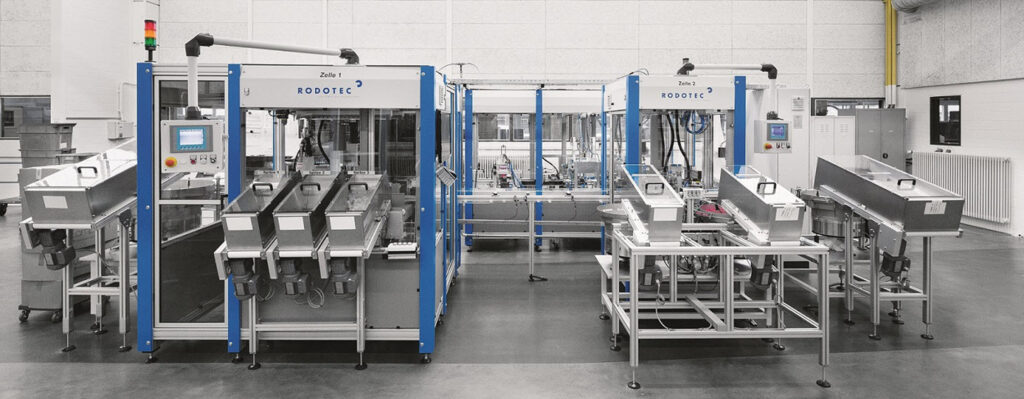

Von der Idee zur Transferanlage

Bei Investitionen in Transfersysteme ist ein optimales Preis- / Leistungsverhältnis der Schlüssel zum Erfolg. Die immer kürzeren Produktlebenszyklen erfordern einen modularen und flexiblen Aufbau von Anlagen, welche eine hohe Wiederverwendbarkeit garantieren.

Die einfache Bauweise der Sigma Transfersysteme ermöglicht den Einsatz bei einer Vielzahl von Anwendungen. Das System wurde vor allem zur Verkettung von manuellen, teilautomatisierten und vollautomatisierten Abläufen entwickelt. Dank seiner offenen Struktur lässt sich das System leicht und flexibel an sich ändernde Produktionszahlen und Varianten anpassen.

Das Sigma Transfersystem kann in einzelnen Modulen, als Komplettmontage bis hin zur Transferanlage mit Verdrahtung, Software und Auftragsverwaltung bestellt werden.

Vorteile:

7 Systemgrössen

Einfacher Aufbau

Flexibel erweiterbar

Robuste Antriebskette

Hohe Lebensdauer

Geringer Verschleiss

Wartungsarm

Anfrage

Kontaktieren Sie uns. Gerne beraten wir Sie.

Anfrage senden
Modulübersicht
Systemaufbau
Systemgrössen
Werkstückträger Grössen
Technische Daten

Modulübersicht

Alle Module auf einen Blick

Das breite Modulsortiment des Sigma Transfersystems garantiert höchste Flexibilität bei Änderungen der Räumlichkeiten, der Produktionszahlen oder der Produktionsabläufe. Lange, mit hohen Kosten verbundene Rüst- und Umrüstzeiten und damit verbundene Zwangspausen werden vermieden. Die Lieferung des Transfersystems erfolgt, auf Kundenwunsch, entweder fertig montiert oder, bereit zum Selbstaufbau, modular vormontiert.

Antriebsmodule

90° / 180° Antriebe treiben die Normkette (bis zu 60m Länge) kontinuierlich an. Pro Umlauf ist ein Antrieb erforderlich.

Längstreckenmodule

Zum Verbinden und Führen der Kette zwischen verschiedenen Modulen.

Kettenspanner

Stellen die notwendige Kettenspannung sicher. Kommt ab ca. 20m Kettenlänge zum Einsatz oder ab mehr als total 720° Richtungsänderungen. Wird pneumatisch eingestellt.

Umlenkmodule Fest

45° / 90 ° / 180° Umlenkungen fest zur Richtungsänderung.

Umlenkmodule Rollend

45° / 90 ° / 180° Umlenkungen rollend zur Richtungsänderung. Verringerter Widerstand zwischen Transportkette und Umlenkung durch Rollen.

Umlenkmodule Drehend

90 ° / 180° Umlenkungen drehend zur Richtungsänderung. Stark verringerter Widerstand zwischen Transportkette und Umlenkung durch drehende Umlenkräder.

Verzweigungsmodule 1

Ermöglichen das Umleiten des Werkstückträgers auf eine parallele Nebenstrecke auf engstem Raum und mit geringem Steuerungsaufwand.

Verzweigungsmodule 2

Ermöglichen die Verbindung zwischen einem Haupt- und Nebenumlauf auf engstem Raum und mit geringem Steuerungsaufwand.

Verzweigungsmodule 3

Ermöglichen eine Verbindung von zwei Umläufen. Die Antriebe der Normkette pro Umlauf sind im Modul bereits integriert und somit entfallen die Antriebsmodule bei beiden Umläufen.

Verzweigungsmodule 4

Ermöglichen die Verbindung zwischen einem Haupt- und Nebenumlauf mit gleichzeitigem Be- und Entfahren des Nebenumlaufes durch die zwei kurzen Riemenstrecken.

Verzweigungsmodule 5

Ermöglichen die Verbindung zwischen zwei Umläufen mit einer Pufferstrecke, welche in der Länge variabel ist.

Kreuzmodule

Leiten Werkstückträger von einem Umlauf zu einem Anderen. Zum Beispiel zum Umfahren von Zellen, Arbeitsstationen oder Handarbeitsplätzen.

Drehtellermodule

Zum Verbinden von zwei Umläufen mit entgegengesetzter Laufrichtung.

Parallelbänder

Autonome Nebenstrecken mit eigenem Antrieb. Über Querfahrmodule werden diese mit dem Umlauf verbunden.

Übergabemodule

Verbinden zwei Umläufe ohne jeglichen Steuerungsaufwand und geringem Platzbedarf, somit können auch zwei Umläufe mit verschiedenen Kettengeschwindigkeiten verbunden werden.

Antriebsmodule

90° / 180° Antriebe treiben die Normkette (bis zu 60m Länge) kontinuierlich an. Pro Umlauf ist ein Antrieb erforderlich.

Softlaufbänder

Ermöglichen eine frei programmierbare Geschwindigkeit, sanftes erschütterungsfreies anhalten und beschleunigen der Werkstückträger, Verkürzung der Taktzeiten, Reversibel.

Stützmodule

Dienen zur Abstützung der Längsstreckenmodule, in allen Systembreiten erhältlich. Auch als erweiterbare Version für zwei Strecken, wie abgebildet.

Kettenversatzmodule

Erweitern die Möglichkeiten und die Flexibilität in der Layout- und Konzeptgestaltung noch weiter. Können Projekt- und Kundenspezifisch angepasst werden.

Kettenauslenkmodule

Ermöglichen den Zugang oder die Bearbeitung der Werkstücke von unten.

Fremdteilentferner

Dienen zur Entfernung von Fremdkörpern, Schmutz und Staub – auf, neben und unterhalb der Transferkette. In zwei Versionen erhältlich oder nach Kundenwunsch.

Handarbeitsplätze

Dienen als Montagefläche oder als Ablagefach für Werkzeuge und Montagematerial. Ergonomisch, Smart und einfach im Transfersystem integriert.

Kettenspannmodule-Längs

Stellen die notwendige Kettenspannung sicher, benötigt keine 2×90° oder 180° Umlenkung da die Kettenspannung in Längsrichtung sichergestellt wird. Wird pneumatisch eingestellt.

Werkstückträger

Werkstückträger transportieren das Werkstück auf dem Transfersystem.

Zentriermodule

Zentrieren und Positionieren angehaltene Werkstückträger in einer definierten Lage. (+/- 0.06mm)

Zentriermodule Erhöht

Zentrieren und Positionieren angehaltene Werkstückträger in einer erhöhten definierten Lage. (+/- 0.06mm)

Zentriermodule Präzision

Zentrieren und Positionieren angehaltene Werkstückträger in einer definierten, präzisen Lage. (+/- 0.02mm)

Anhaltemodule

Dienen zum gesteuerten Anhalten (fest) und Entlassen von Werkstückträgern.

Anhaltemodule gedämpft

Dienen zum gesteuerten Anhalten (gedämpft) und Entlassen von Werkstückträgern.

Überholmodule

Ermöglichen ein Zentrieren und Positionieren der angehaltenen Werkstückträger (+/- 0.04mm), wobei weitere Werkstückträger gleichzeitig weiterfahren können. Durch diesen Vorteil können Ausschleusungen gespart werden.

Systemaufbau

Das Transfersystem mit nur einem Kettenprofil und zwei Seitenprofilen besticht durch seinen einfachen und übersichtlichen Systemaufbau.

Der Antriebsmechanismus

Die Transferkette wird innerhalb eines 90° oder 180° Umlenkmoduls durch ein Kettenrad geführt. Dieses wird durch einen Stirnradgetriebemotor angetrieben. Die Kraftübertragung erfolgt mittels der 10 mm-Stahlbolzen in den Kettengliedern. Eine mechanische, einstellbare Rutschkupplung dient als Überlastschutz und wird für jedes Antriebssystem speziell eingestellt. Mit entsprechenden Getriebeübersetzungen wird die gewünschte Kettengeschwindigkeit erreicht. Durch einen Frequenzumformer kann die Geschwindigkeit in einem Bereich von ± 2 0 % stufenlos eingestellt werden.

Der Transportmechanismus

Eine robuste Kunststoffkette dient als Transportmittel für die Werkstückträger, welche dem Steuerungsablauf entsprechend, den Arbeitsplätzen und Stationen zugeführt werden. Die Werkstückträger werden durch Reibung zwischen dem Gleitschuh und der Kette transportiert. In den Handarbeitsplätzen oder vor den Automatikstationen kann der Werkstückträger durch ein Anhaltemodul gestoppt werden. Währenddessen transportiert die Kette die übrigen sich im Umlauf befindenden Werkstückträger weiter. In den Stationen wird der Werkstückträger durch ein Zentriermodul von der Kette abgehoben und genau positioniert.

Systemgrössen

Alle Grössen auf einen Blick

bis 8kg

Gewichtsaufnahme über Kette

Bis 8 kg Werkstückgewicht werden leichte Werkstückträger eingesetzt:

  • ST-600 – Systembreite 90 mm
  • ST-700 – Systembreite 160 mm
  • ST-710 – Systembreite 210 mm
  • ST-715 – Systembreite 260 mm

Bei diesen wird das Gewicht von Werkstück, Werkstückaufnahme und Werkstückträger direkt von der Kette aufgenommen.

bis 150kg

Gewichtsaufnahme über Seitenprofile

Ab 8 kg Werkstückgewicht werden schwere Werkstückträger eingesetzt:

  • ST-815 – Systembreite 260 mm
  • ST-820 – Systembreite 360 mm
  • ST-840 – Systembreite 460 mm

Die Last des Werkstücks, der Werkstückaufnahme und des Werkstückträgers werden durch Schwenkrollen aufgenommen, welche auf den Seitenprofilen aufliegen; auf die Kette wirkt nur eine Federbelastung von ca. 2 x 40 N.



Werkstückträger Grössen

Individuelle Werkstückträger in verschiedenen Grössen nach Mass! Unsere hochwertigen Träger bieten maximale Flexibilität für Ihre Anforderungen. Egal, ob Sie kleine Bauteile oder grosse Werkstücke bearbeiten, wir fertigen Träger nach Ihren Wünschen. Sie sind frei von 80 x 80 mm bis 500 x 2000 mm, mit individuellem Bohrbild für Ihr Produkt. Präzise, robust und anpassungsfähig – unsere Werkstückträger unterstützen effiziente Arbeitsprozesse. Kontaktieren Sie uns für massgeschneiderte Lösungen und optimieren Sie Ihre Fertigungsabläufe. Qualität, die Ihren Anforderungen entspricht!

Technische Daten

  • Bruchlast der Kette 20 000 N
  • Umgebungstemperatur – 20°C bis + 90°C
  • Länge max. 60m Kettenlänge pro Antrieb
  • Kettengeschwindigkeit 70 / 169 / 253mm/s oder Kundenspez.
  • Motorenleistung 180 / 370 / 550 / 750W
  • Nennspannung 3 x 400 V 50 Hz
  • Schutzart IP 54
  • Systembreiten 90 mm bis 460 mm
  • Werkstückträgergrössen 80 x 80 mm bis 450 x 1 700 mm
  • Werkstückgewichte bis max. 150 kg pro Werkstückträger
  • Zentriergenauigkeit ± 0.06mm und ± 0.02mm
  • Auf Wunsch ESD-kompatibel
